Details
- Spitzschiene „SA“ 45° (WZS 1000), ca. 700 N/mm²
- 2 Biegeschienen bestehend aus:
10 mm Flachschiene und 17 mm Verstärkungsschiene - Biegewangen- und Unterwangenverstellung 60 mm
- Verstellbarer Winkelanschlag
- Oberwangenhub 220 mm
Werkzeuge/Optionen
Optionen
Werkzeuge ca. 700 N/mm²
- Spitzschiene „SB“ 20° R = 0,5
- Rundschiene „RA“ 1,5 mm
- Rundschiene „RA“ 3,0 mm
- Rundschiene „RA“ 7,0 mm
- Werkzeugaufnahme mit mechanischer Klemmung für Geißfußsegmente „KA“, Rastermaß 5 mm ab 25 mm
- H = 60 mm, 45°, Freiraum 11 mm, Fußbreite 41 mm
- H = 120 mm, 45°, Freiraum 11 mm, Fußbreite 41 mm
Anschlagsystem
- HAH 21 – manueller Hinteranschlag, kombinierter Federfinger- und Hinteranschlag mit Skala, Ritzel und Zahnstange,
Verstellbereich 0 – 600 mm - Pneumatische Biegehilfe
home > Maschinen > Schwenkbiegen > Schröder 204

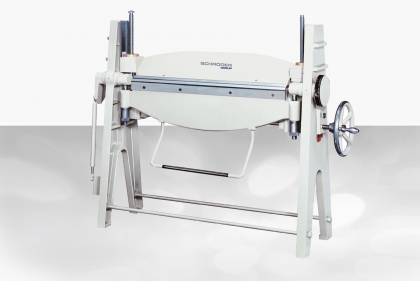

Schröder 204
Schwenkbiegemaschine
Optionen
Werkzeuge ca. 700 N/mm²
- Spitzschiene „SB“ 20° R = 0,5
- Rundschiene „RA“ 1,5 mm
- Rundschiene „RA“ 3,0 mm
- Rundschiene „RA“ 7,0 mm
- Werkzeugaufnahme mit mechanischer Klemmung für Geißfußsegmente „KA“, Rastermaß 5 mm ab 25 mm
- H = 60 mm, 45°, Freiraum 11 mm, Fußbreite 41 mm
- H = 120 mm, 45°, Freiraum 11 mm, Fußbreite 41 mm
Anschlagsystem
- HAH 21 – manueller Hinteranschlag, kombinierter Federfinger- und Hinteranschlag mit Skala, Ritzel und Zahnstange,
Verstellbereich 0 – 600 mm - Pneumatische Biegehilfe
