POS 3000 3D-Grafiksteuerung:
Blechdesign interaktiv
POS 3000 3D-Grafiksteuerung ist eine der leistungsfähigsten Steuerungen am Markt – und weil Hard- und Software aus einem Hause kommen, sind MAK 4 Evolution und POS 3000 3D-Grafiksteuerung perfekt aufeinander abgestimmt.
So komfortabel arbeiten Sie mit POS 3000:
In einer übersichtlichen Produktauswahl mit Suchfunktion und Navigation in Unterverzeichnissen wählen Sie Arbeitsschritte und verknüpfen sie im Menü Produktionsplan zu Arbeitsfolgen.
Einzelne Produktprofile können durch intuitives Zeichnen mit dem Finger sehr schnell entworfen werden. Im Bemaßungsmenü können Sie dann die genauen Maße eingeben und ändern. Zur Kontrolle und Abstimmung mit den Kunden kann die Zeichnung an einem Drucker auf Papier ausgegeben werden.
Aus dem so erstellten Programm generiert die Software eine optimale Biegefolge, mit automatischer Kollisions- und Grenzwertprüfung. Biegewinkel und Zuschnitt werden durch Interpolation aus der Datenbank automatisch korrigiert.
Abwicklungssoftware Schröder Unfold
Unkompliziert und einfach – die neue Abwicklungssoftware „SCHRÖDER Unfold“
Um Hardware und Software noch besser aufeinander abzustimmen hat Hans Schröder Maschinenbau in Zusammenarbeit mit einem externen Dienstleister eine Abwicklungssoftware entwickelt, die es ermöglicht Blechzuschnittsgrößen noch schneller und präziser zu berechnen.
Werkzeuge/Optionen
Sonderzubehör
- Oberwange
- Speed Optimizer Z-Achsenantrieb (bis zu 120 mm/s Achsgeschwindigkeit)
- Steuerung
- Externe Programmierung
- Schröder Unfold Abwicklungssoftware
- Hinteranschlag
- Saugplatten im Anschlagtisch, programmgesteuert inkl. 2 pneumatisch absenkbare Winkelanschläge im Gang
- Sonstiges
- Werkzeugwagen für Schienen und Segmentwerkzeuge
- Spannungswandler 52 kVA
- Klimageräte an beiden Schaltschränken
- Überseeverpackung
- Sicherheit
- Zusatzeinrichtung für 2-Mann-Bedienung gem. UVV erforderlich
- Werkzeuge
- Diverse Biegewangen-, Oberwangen- und Unterwangenwerkzeuge
Vollautomatischer Werkzeugwechsler

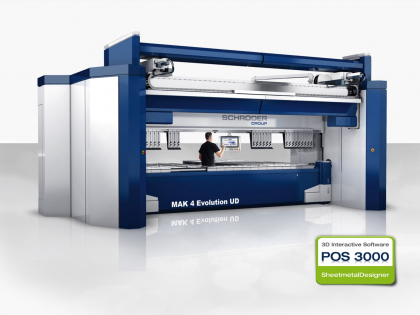

Komplexe Werkstücke und kleine Losgrößen – kein Problem für die industrielle Schwenkbiegemaschine MAK 4 Evolution UD von Hans Schröder Maschinenbau mit der Topoption: Vollautomatischer Werkzeugwechsler. In Sekundenschnelle werden Oberwange und optional auch die Biegewange mit Werkzeugen bestückt.
Details

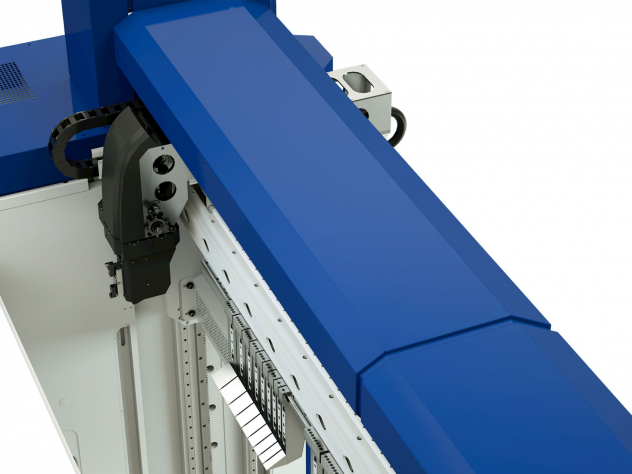

- Wergzeugwechselportal für Oberwangenwerkzeuge mit hydraulischer Werkzeugklemmung (insgesamt 8 Achsen) für maximale Oberwangenwerkzeughöhe 400 mm, zwei asynchron verfahrbare Werkzeugwechsler mit jeweils einer Greifeinheit
- Zusatzfunktion automatischer Werkzeugwechsel für Biegewangenwerkzeuge mit pneumatischer Werkeugklemmung (ohne Werkzeugsatz)
- Zentralschmierung, programmgesteuert über POS 3000

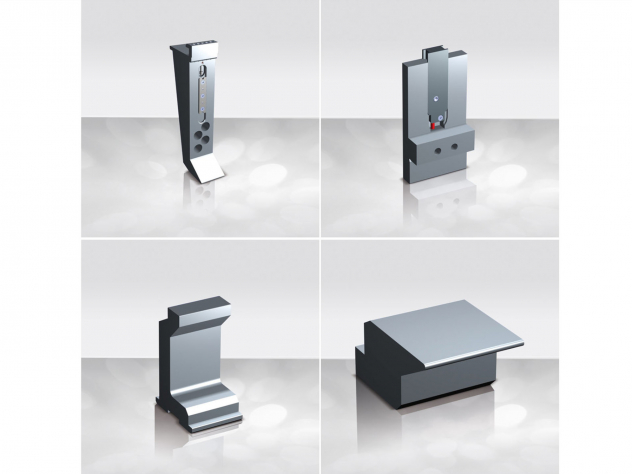

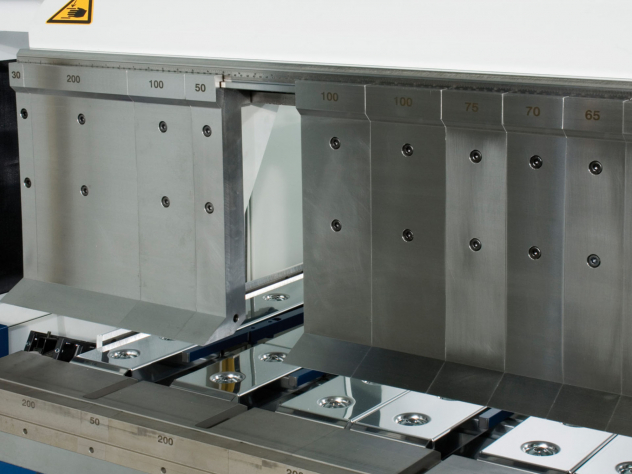

Oberwangenwerkzeug
- Werkzeugtiefe 190 mm, ca. 1100 N/mm, oberflächengehärtet (gasnitriert)
- Geißfußsegment (ab Radius 1,0 mm), 30°, Freiraum 70 mm, Klemmbereich 104 mm; Height: 300 mm oder 450 mm
- Ausklappbare Eckstücke
